Le barrage de La Laye (04) se modernise

Comment la rénovation du barrage de La Laye s’est-elle imposée à l’agenda du S.I.I.R.F ?

Suite à la visite décennale de 1997, le Cemagref chargé de l’appui au service de contrôle a émis dans son rapport plusieurs recommandations et notamment la nécessité de revoir l’étude hydrologique, afin de s’assurer de la capacité d’évacuation d’une crue décamillénale, correspondant à la nouvelle norme en vigueur pour ce type de barrage. Une procédure dite de « révision spéciale » a été prescrite en 1999. L’étude hydrologique révisée, achevée en 2000, a conclu sur le fait que l’évacuateur de crue actuel ne permet pas d’évacuer la crue décamillénale.

Le S.I.I.R.F a donc recruté un Maître d’œuvre en charge d’actualiser l’étude hydrologique, l’étude de danger du barrage et le dimensionnement d’un dispositif d’évacuation des crues afin de mieux sécuriser l’ouvrage et pouvoir évacuer les crues sans rupture du barrage. Les travaux sont toujours en cours et devraient être finalisés d’ici la fin juillet 2025.

Quelles sont les sources d’inspiration que vous avez suivies pour vous faire une idée de ce projet ?

Le S.I.I.R.F devait moderniser ses installations et augmenter ses capacités d’évacuation des crues. Une première étude avait recommandé la création de hausse fusible mais ce premier projet n’a pas abouti faute de financement. Le projet de construction d’évacuateur de crues a repris en 2019 par le recrutement d’un Maître d’œuvre en charge d’actualiser l’étude hydrologique et la conception d’un ouvrage supplémentaire permettant de sécuriser ce barrage en remblai.

Ainsi, le bureau d’études Artelia a réalisé les plans d’un évacuateur superficiel des crues en rive gauche du barrage. Les plans ont été réalisés pendant la phase AVP (Avant-Projet) et PRO (Projet). Une maquette a été réalisée dans les bureaux d’Artelia à proximité de Grenoble afin de présenter l’ouvrage aux membres du Comité Technique Permanent des Barrages et Ouvrages Hydrauliques ainsi qu’au SI.I.I.R.F et à la DREAL. Cette maquette a été approuvée par les acteurs.

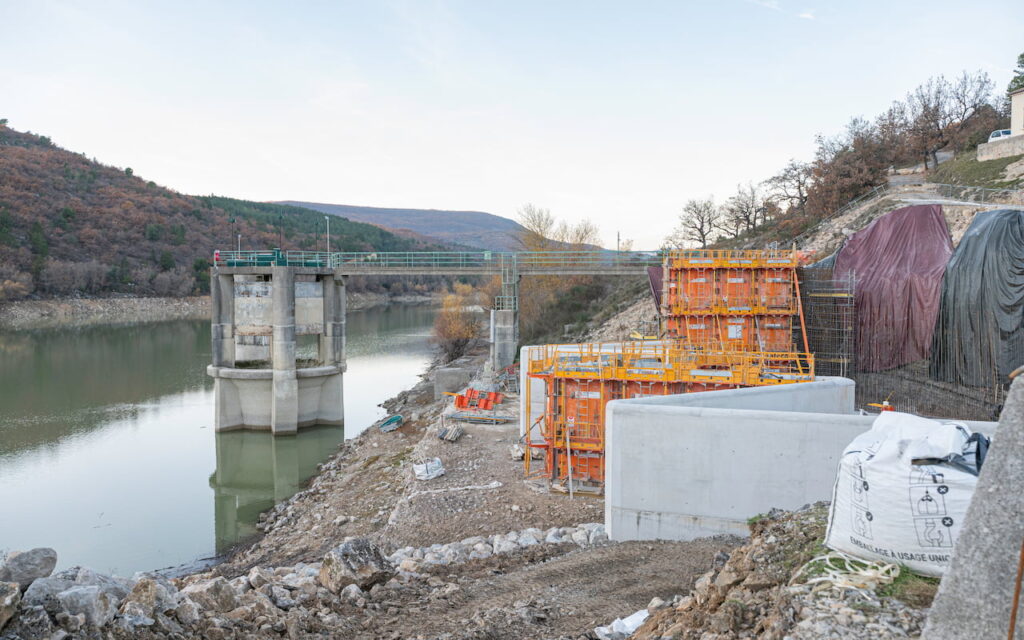

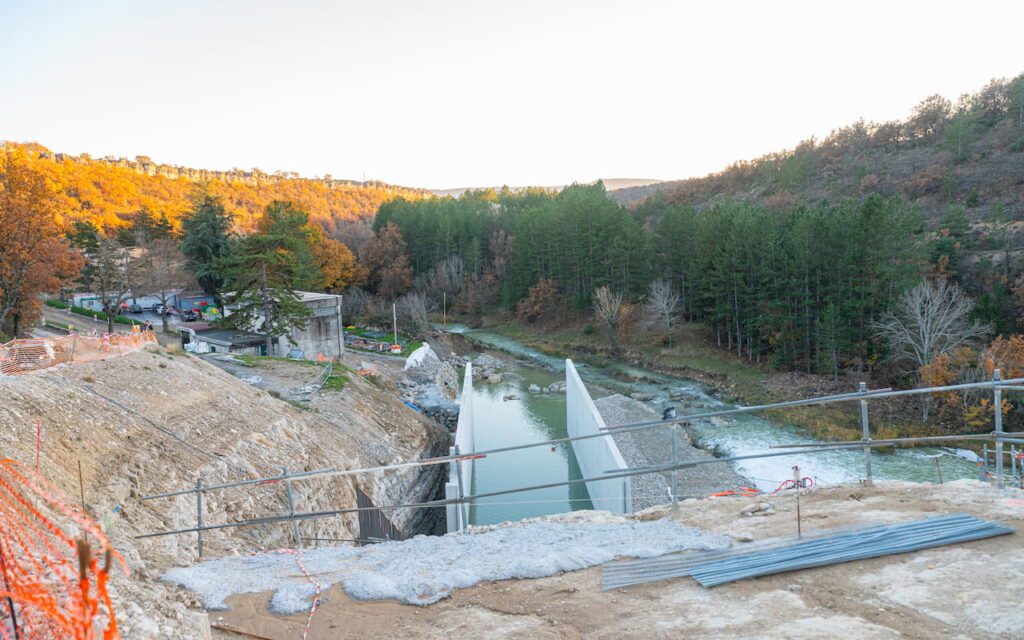

De ce fait, le S.I.I.R.F en concertation avec le Maitre d’œuvre ont décidé de construire l’évacuateur de crues superficiel à une côte de 463 m NGF. Un seuil statique labyrinthe a été construit ainsi qu’un chenal d’évacuation des crues constitué d’une auge de réception, d’un coursier amont et un coursier aval toujours en cours de construction.

Est-ce qu’une étude de faisabilité et/ou d’impact a été réalisée sur ce projet ?

Une étude d’avant-projet a été réalisée suite à la nouvelle modélisation hydrologique des différents débits de crue en 2019 et 2020. Une étude règlementaire environnementale ainsi qu’une demande de dérogation pour destruction d’espèces protégée a été réalisée par divers écologues et notamment le bureau d’études Monteco spécialisé en diagnostic écologique. Dans le cadre de cette étude règlementaire, les espèces protégées présentes et potentiellement présentes ont été inventoriées sur le périmètre des travaux afin de définir des mesures d’évitement et des mesures compensatoires.

Un balisage des espèces végétales à conserver a été réalisé avant le démarrage des travaux.

Un plan de gestion a été défini afin de conserver une mosaïque d’habitats favorables à la conservation des espèces protégées présentes. Le suivi de ces zones compensatoire est prévu sur les 25 prochaines années. Un projet de restauration de la ripisylve de la Laye a également été réalisé 2 Km en amont du barrage et fait l’objet de plantations d’essences adaptées au climat local.

Des mesures compensatoires ont été définies afin de compenser les impacts potentiels des travaux notamment le débroussaillage d’un terrain situé en amont du local de supervision.

Concernant les compétences, quelles sont les principaux sujets à maîtriser avant de se lancer dans ce projet ?

Les compétences nécessaires à la bonne réalisation des travaux sont :

• La Modélisation hydraulique
• Le Dimensionnement d’ouvrage hydraulique
• Le Génie civil et construction d’ouvrage
• La Maîtrise d’œuvre
• Compétences permettant la réalisation d’Etude de Dangers

Etant donné que ces compétences ne sont pas celles du Syndicat ; le S.I.I.R.F a dû contractualiser un marché de maîtrise d’œuvre avec un bureau d’études spécialisé en construction et rénovation d’ouvrage hydraulique.

Le S.I.I.R.F à l’issue de la consultation a sélectionné le bureau d’études Artelia pour ses compétences et ses nombreuses références concernant les études et les travaux sur les barrages et ouvrages hydrauliques. Artelia accompagne le S.I.I.R.F depuis 2019 à la définition du projet, la bonne réalisation des diverses prestations de dimensionnement. Ainsi les plans, le marché de consultation pour la construction ainsi que le suivi des travaux ont été réalisés par Artelia pour le compte du Maitre d’Ouvrage. Artelia contrôle également la conformité des documents présentés par le groupement Demathieu-Bard/ Cozzi.

Lors de la phase de diagnostic et de planification, comment le syndicat a-t-il assuré le bon dimensionnement du projet et l’adhésion des citoyens ?

Le Maitre d’Ouvrage a commencé par sélectionner un Maitre d’œuvre Artelia, compétent et expert en ouvrage hydraulique. Artelia a commencé par actualiser l’étude hydrologique afin d’évaluer les valeurs des crues millénale et décamillénale. A partir de ces valeurs, le bureau d’étude a étudié les capacités actuelles d’évacuation des crues des ouvrages existants à savoir la vanne cylindrique superficielle et la vanne de fond. Ainsi le maître d’œuvre en a déduit que les vannes actuelles de fond et cylindrique étaient en capacité d’évacuer une crue à occurrence 600 ans. Ce dernier en a conclu que l’évacuateur complémentaire devait être en capacité d’évacuer un débit complémentaire de Q = 298 m³.s^-1. Le dimensionnement du chenal d’évacuation des crues a été réalisé pour véhiculer ce débit complémentaire.

Les différentes étapes du projet ont été validées lors de Comité de pilotage avec les différents acteurs du territoire : la DDT 04, la DREAL PACA, l’Agence de l’eau RMC, le Conseil Départemental et le Conseil Régional, ainsi que les élus du S.I.I.R.F.

Une maquette de modélisation du futur évacuateur de crue a été présentée au CTPBOH et au S.I.I.R.F. Le CTPBOH a également été consulté pour valider les plans réalisés par le Maître d’œuvre.

Différents articles de presse ont été publiés au sujet de ces travaux, une réunion publique a eu lieu en juin 2024 afin d’informer la population locale et régionale sur le contexte, les objectifs et le coût de ces travaux.

Comment le syndicat a-t-il financé ce projet et quelles sont les aides sollicitées/obtenues ?

Les travaux ont été évalués à 6 799 995.20 € HT. Pour concrétiser le projet, le S.I.I.R.F a demandé et obtenu des subventions à hauteur de 70 % auprès :

• de la Région SUD pour un montant attribué de 1 820 139.70 €
• de l’Agence de l’eau Rhône Méditerranée Corse pour un montant attribué de 485 000 €. L’Agence de l’eau a également proposé au S.I.I.R.F 450 000 € d’avance remboursable à taux 0.
• du Département des Alpes de Haute Provence pour un montant attribué de 441 239.28 €
• de l’Etat par le biais de la DSIL (Dotation de Subvention pour l’Investissement Local) pour un montant de 1 999 497.50 €.
• de la SAFER pour un montant attribué de 50 000 €.

En plus des subventions des acteurs du territoire ; deux prêts ont été obtenus par le S.I.I.R.F pour concrétiser ses travaux :

• Un prêt relais d’une valeur de 1 100 000 euros auprès de la Caisse d’Epargne
• Un prêt auprès de la Banque des Territoires pour un montant de 1 500 000 €.

Quels sont les autres acteurs qui ont accompagné le S.I.I.R.F dans la préparation et la réalisation de ce projet ?

Les partenaires financiers qui ont contribué au projet sont :

• La Région SUD
• L’Agence de l’Eau RMC
• Le Département des Alpes de Haute Provence.

Les structures de l’Etat en charge du suivi et du contrôle du projet et des travaux sont :

• La DREAL PACA (antenne de Gap)
• La DDT des Alpes de Haute Provence (antenne de Digne les Bains)

Le bureau d’études ARTELIA en charge de la définition, de la planification, du suivi et de la bonne exécution des travaux.

Le groupement retenu dans le cadre du marché de travaux de construction est constitué de :

• L’entreprise de construction Demathieu Bard
• L’entreprise COZZI Colas en charge des excavations et des remblaiements

Plusieurs sous-traitant ont également contribué à la bonne réalisation des travaux notamment :

• Le Bureau d’étude Monteco pour l’expertise écologique du site en amont des travaux et la définition des mesures compensatoires
• SAGE : concernant l’étude géotechnique préliminaire et le diagnostic pour le confortement du talus en bordure de la future piste d’accès à la crête du barrage.
• La SOPEI pour l’équipement et l’automatisation de la vanne de débit réservé
• NPA en charge du ferraillage des structures en béton
• TTB Désamiantage en charge des diagnostics amiante sur le logement qui a été démolit
• Ancrages et Fondations en charge de la réalisation des forages pour voile d’injection
• Fauché pour le dévoiement des réseaux électriques en amont des terrassements
• Ingélic en charge du génie civialpine
• Idtech en charge du suivi vibratoire pendant les travaux de terrassements
• La Société Alpine des Bois pour la réalisation des travaux forestiers
• Fora en charge de réaliser des forages
