Topographie et hydrographie n’ont plus de secrets pour les drones dans le Centre-Val-de-Loire (37)

Pouvez-vous nous décrire le projet de la Communauté de communes Chinon-Vienne et Loire sur lequel votre entreprise est intervenue ?

La communauté de communes Chinon, Vienne et Loire regroupe 19 communes du pays du chinonais, en Indre-et-Loire. Comptant 24 000 habitants, l'intercommunalité occupe une superficie de 347 km2 sur laquelle se trouve le marais de Taligny, un site naturel d’un grand intérêt écologique. Dans le cadre de la valorisation de cette vaste zone humide de 200 hectares, la collectivité souhaitait établir un état des lieux de son patrimoine forestier et étudier la création d’un sentier pédagogique aménagé ouvert aux scolaires et au grand public.

Nous avons été sollicités par la communauté de communes dans le cadre d’une consultation de prestataires. Nous disposons en effet d’une bonne expertise dans la réalisation de cartographies à partir de drones équipés de boitier LIDAR. Cette technologie utilisant le rayonnement laser présente l’intérêt de passer au travers de la végétation, ce qui répondait bien aux conditions du territoire concerné.

Pouvez-vous nous expliquer comment fonctionne votre solution dans ce type de projet ?

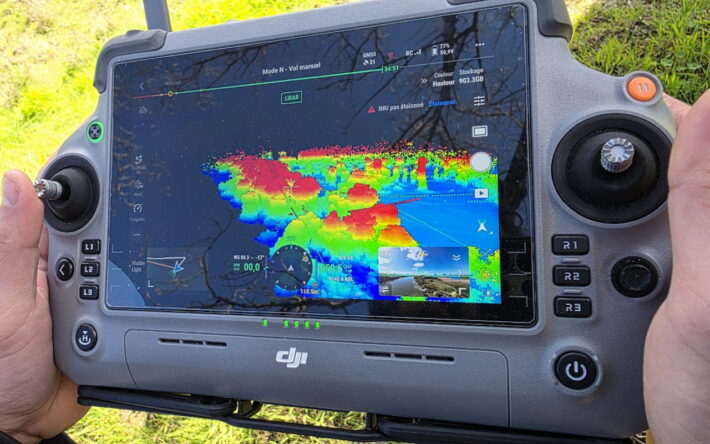

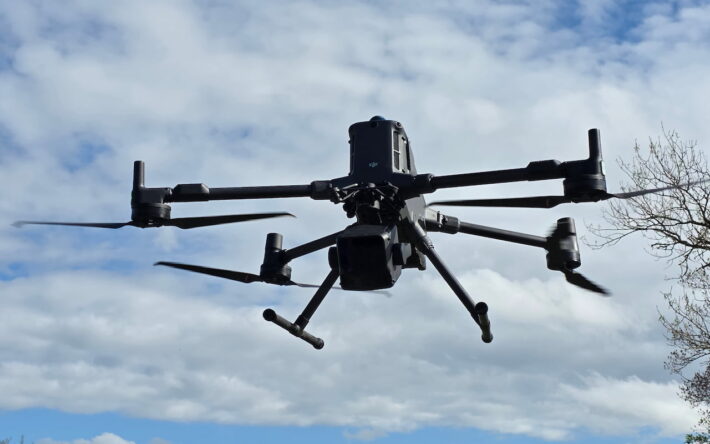

Nous avons proposé de réaliser un relevé topographique LIDAR, faisant appel au laser pour cartographier l’espace avec une précision de 2 centimètres. Embarqué sur un drone, le boitier LIDAR envoie 300 000 impulsions lumineuses à la seconde ce qui permet ensuite de générer une modélisation de l’espace en trois dimensions. Le grand intérêt de cette technologie par drone est de pouvoir passer au travers de la végétation et d’avoir ainsi une représentation ultra précise du terrain, de l’ordre de 300 points par mètre carré.

Nous avons également réaliser une captation multispectrale. A l’aide d’un capteur qui permet de « voir l’invisible », nous avons mesurer l’activité chlorophyllienne de la zone humide en effectuant un passage au printemps. On peut ainsi repérer les arbres morts, sans activité chlorophyllienne, en faire le décompte exact et localiser les secteurs menacés par d’éventuelles propagations de maladies.

Après survol du terrain, nous fournissons un modèle numérique topographique avec la localisation des passages d’eau, des arbres et de l’activité chlorophyllienne. Ces données sont directement exploitables pour faire des calculs, tracer des plans et prévoir des interventions.

Quelle est la proposition de valeur de votre solution pour une collectivité ?

Le procédé de relevé LIDAR est beaucoup plus précis, plus efficace et plus rapide qu’une intervention par un opérateur sur le terrain. Il est aussi beaucoup plus pratique car le drone permet d’accéder à des zones difficiles d’accès et de « voir » le terrain sous le couvert végétal.

Le relevé par drone donne ainsi accès à beaucoup plus de données et en moins de temps qu’une intervention humaine. Pour donner un ordre d’idée, un drone équipé d’un LIDAR peut scanner 25 à 30 hectares en 20 minutes de vol. Les données ainsi récupérées peuvent être exploitées pour de multiples projets, par exemple pour identifier le meilleur emplacement d’une centrale photovoltaïque en fonction de la hauteur des arbres environnants, ou bien pour calculer le volume de déblais à évacuer pour l’aménagement d’un site.

La rapidité d’intervention et l’étendue des données collectées représentent au final une économie substantielle pour la collectivité par rapport aux solutions traditionnelles.

Pouvez-vous expliquer en quoi consiste votre solution ?

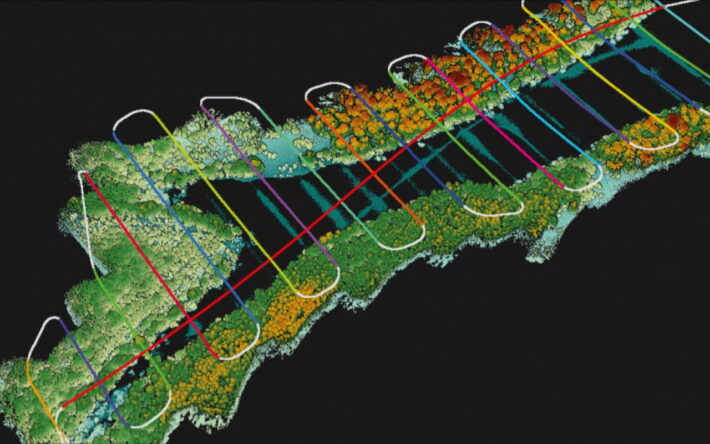

Le recours à un drone équipé d’un LIDAR revient à scanner un terrain en trois dimensions par simple survol de l’espace concerné. On utilise les drones qui sont des vecteurs aériens sans contrainte, et donc sans risques, pour capter des données qui peuvent être paramétrées en fonction des besoins exprimés par le demandeur. Il est donc important que l’expression du besoin soit formulée de la façon la plus précise et complète possible.

Les possibilités d’exploitation de drones sont très étendues : la réalisation d’études topographiques et techniques, bien entendu, mais aussi la production d’images et de vidéos pour établir l’inventaire du patrimoine de la commune, par exemple, ou encore le démoussage de toitures ou le nettoyage de façades sans échafaudage et sans risques humains.

Quels sont les principaux prérequis à maîtriser avant de se lancer dans un tel projet ?

La collectivité n’a pas besoin de disposer de compétences particulières pour faire appel à une intervention par drone. C’est l’intervenant qui apporte son expertise et l’adapte en fonction de la demande exprimée. Les limites sont finalement celles que se fixe le demandeur qui n’a pas toujours conscience de l’étendue des possibilités d’intervention d’un drone. Sait-on, par exemple, qu’il est possible de réaliser des inspections de canalisations avec des drones placés dans des cages, ou d’utiliser des drones sous-marins pour explorer des plans d’eau ?

Pour les collectivités qui disposent de la compétence Gemapi, nous pouvons réaliser des relevés très précis de leurs cours d’eau, analyser l’état des digues et la présence excessive de végétation. Cela de façon très extensive avec la capacité de pouvoir analyser jusqu’à 40 km par jour.

Quels conseils donneriez-vous à une collectivité qui souhaiterait réaliser ce type de projet ?

Il faut en premier lieu avoir bien exprimé le besoin final. Quelles sont les données et les éléments dont la collectivité souhaite disposer pour réaliser son projet ? Cette conditions préalable permet de bien dimensionner la ou les solutions techniques à déployer.

Un échange avec le service en charge de la géomatique, ou du traitement des données géographiques, est également indispensable pour prendre connaissance des outils informatiques dont il dispose et préparer le format des supports délivrés.

Enfin, l’intervention en elle-même doit être organisée et planifiée en concertation avec les équipes municipales concernées par le projet.

Avez-vous des résultats concrets à fournir sur le projet ?

Concernant la levée Lidar de la zone humide du marais de Taligny pour le compte de la communauté de communes Chinon, Vienne et Loire, notre intervention a permis d’effectuer un relevé topographique de haute précision facilitant le repérage du tracé possible du futur sentier pédagogique.

Un autre passage au printemps avait pour but de mesurer l’activité chlorophyllienne et d’établir ainsi l’inventaire des arbres morts et des secteurs présentant d’éventuelles carences.

Les fichiers fournis au format vectoriel, c’est-à-dire pouvant être agrandis sans déformation, autorisent toutes les exploitations et permettent de réaliser des calculs, des simulations, des tracés sans limites.

Plus largement, quelle est l’actualité de votre société sur la thématique de la gestion de l'eau ?

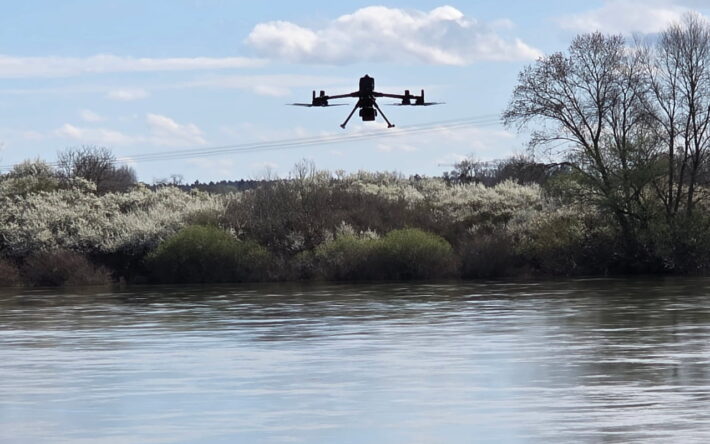

Nous avons développé une expertise dans la bathymétrie des cours et de plans d’eau. La bathymétrie est la science de la mesure des profondeurs des espaces aquatiques pour en déterminer la topographie du fond. C’est une cartographie du sol immergé qui permet aussi de calculer le volume d’eau d’un étang ou d’un réservoir. Ces interventions nous sont beaucoup demandées pour analyser le fond d’un cours d’eau par les syndicats d’aménagement avant travaux de renaturation par exemple.

Nos drones sont aussi régulièrement sollicités par les collectivités et les autorités pour effectuer des surveillances de crues. Par exemple, la DREAL (Direction régionale de l'environnement, de l'aménagement et du logement) du Centre-Val de Loire nous demande d’établir des relevés au moment des pics de crues en lien avec le service Vigicrues.

D’après votre expérience, quelle est la durée moyenne de ce type de projet ?

Grâce à sa vitesse et à sa facilité de mise en œuvre, un drone peut couvrir un large espace de terrain en peu de temps. On peut ainsi scanner une surface de 500 hectares en une journée et jusqu’à 40 km de façon linéaire. Après la phase de captation par le drone équipé d’un LIDAR sur une journée, il faut compter une dizaine de jours pour les calculs et la numérisation des données sous le format demandé par le client. Ces durées peuvent varier en fonction de l’importance de la zone à traiter et du type de données souhaitées.

Quelle était l'organisation de l’équipe projet ?

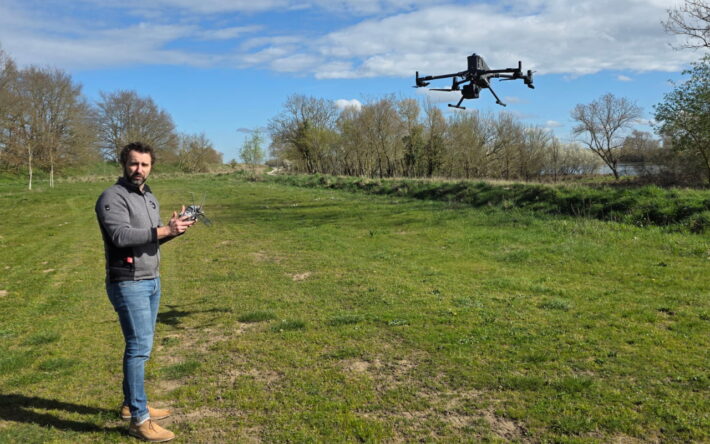

La réalisation d’une intervention passe d’abord par une phase d’étude de la proposition et d’analyse de la demande par un chef de projet, lui-même souvent télépilote et géographe. L’intervention sur le terrain se réalise par un ou plusieurs télépilotes en fonction de l’étendue ou de la complexité de l’étude. Le traitement des données est ensuite effectué par un géomètre topographe.

Nous sommes aujourd’hui 10 personnes dont 8 télépilotes, sachant que nous sommes aussi centre de formation professionnelle de télépilote de drones civils à Orléans et à Dijon.
